In vielen Anwendungen ist es nützlich, den Druck ohne komplizierte Elektronik, trotzdem zuverlässig kontrollieren zu können. Druckschalter von WorldMagnetics (DesignFlex) sind kostengünstig, für Schaltstrom bis 25 A, haben wählbare Druckanschlüsse (siehe jeweiliges Datenblatt) und sind geeignet für Überdruck, Differenzdruck und Vakuum. Auch für Flüssigkeiten geeignet. Sie benötigen weder Strom- noch Batterieversorgung.

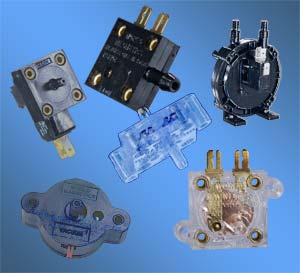

Die DesignFlex-Druckschalter von WorldMagnetics sind schon in den Standardversionen sehr vielseitig. Die hohe Flexibilität wird durch eine enorme Fertigungstiefe unterstrichen und Kundenwünsche schon bei niedrigen Stückzahlen realisiert. Sie haben Vorgaben für den benötigten Druckschalter bezüglich Gehäusematerial, müssen FDA zugelassene Bauteile verwenden oder gescreente Druckschalter einsetzen oder müssen chemisch resistentes Gehäusematerial einsetzen? -> dann sprechen Sie bitte mit uns. Wir werden Ihnen helfen, IHREN Druckschalter für IHRE Anwendung zu finden.

Auf Anfrage für alle Schalter
# Zulassungen nach internationalen und militärischen Standards
# UL-Zulassung unter E41523
# FDA zugelassene Materialien

Schaltstrom bis 40 mA

• PSF 100A (mit doppeltem Kontakt und feste Schaltpunkte)
• PSF 101 (feste Schaltpunkte)
• PSF 102 (einstellbare Schaltpunkte)

Schaltstrom bis 25 A (mit Mikroschalter)

• PSF 103 (einstellbare Schaltpunkte)
• PSF 109S (einstellbare Schaltpunkte)
• PS 100 / 160 (kundenspezifische Schaltpunkte)

Einzelne Datenblätter können beim jeweiligen Druckschalter und der gesamte DesignFlex-Katalog   hier herunterladen werden.

________________________________________________________________________________________________________

Schalter für Überdruck und hohen Schaltstrom (bis zu 25 A)

PSF 103 Serie

• SPDT, einpoliger Schalter
• für Überdruck
• Öffner oder Schließer
• Membran aus Polyurethane oder Teflon
• Druckschaltpunkt einstellbar
• Drucksollwert 5 ... 4.145 hPa (2,00 … 1.664,00 InchWS)
• Schaltspannung bis zu 250 VAC
• Schaltstrom max. 25 A
• Temperaturbereich + 5 … + 65 °C
• Temperaturbereich (opt.) - 43 … + 96 °C
• Druckanschlüsse frei wählbar nach Tabelle - siehe Datenblatt
• ... Datenblatt ...

____________________________________________________________________________

Schalter für Unterdruck und hohen Schaltstrom (bis zu 25 A)

PSF 109S Serie

• SPDT, einpoliger Schalter
• für Unterdruck
• Öffner oder Schließer
• geeignet für Luft oder verträgliche Flüssigkeiten
• Druckschaltpunkt einstellbar
• Drucksollwert -8 ... -822  hPa (-3,00 … -330,00 InchWS)
• Schaltspannung bis zu 250 VAC
• Schaltstrom max. 25 A
• Temperaturbereich + 5 … + 65 °C
• Temperaturbereich (opt.) - 43 … + 96 °C
• Druckanschlüsse frei wählbar nach Tabelle - siehe Datenblatt
• ... Datenblatt ...

________________________________________________________________________________________________________

Schalter für Unter-, Über-, Differenzdruck - bis 5A Schaltstrom

PS 100 / PS 160  Serie

• SPDT oder SPST (Öffner oder Schließer) - Schalter
• für Über-, Unter-, Differenzdruck
• hochwertige Kontakte in Gold oder Silber
• fest eingestellter Schaltpunkt nach Kundenwunsch
• Drucksollwert (Schaltpunkt fest) 0,17.. 12,5 hPa (0,07 … 5,00 InchWS)
• Drucksollwert (Schaltpunkt einstellbar) 5.. 12,5 hPa (2 ... 5,00 InchWS)
• Schaltspannung bis zu 250 VAC
• Schaltstrom max. 5 A
• Temperaturbereich - 17 … + 85 °C
• Angebot auf Anfrage
• ... Datenblatt ...

________________________________________________________________________________________________________

Die Hysterese bei den Druckschaltern mit Mikroschalter wird bestimmt durch den modifizierbaren Mikroschalter. In der Standardausführung ist die Schalterrückstellung (Reset) 25 % bis 50 % vom Druckschaltpunkt. Hysterese ist auf Wunsch modifizierbar, sprechen Sie bitte bei Bedarf mit uns.
